W jaki sposób przyczepy z osią hydrauliczną KTG wspierają transport ciężki?

Co to jest przyczepa do dużych obciążeń i kiedy jest potrzebna?

A Przyczepa o dużej wytrzymałości to holowana lub samobieżna platforma transportowa zaprojektowana do przewozu ładunków przekraczających pojemność standardowych komercyjnych przyczep towarowych, zwykle definiowanych jako ładunki powyżej 40 ton, w specjalistycznych konfiguracjach sięgających dziesiątek tysięcy ton dla najbardziej wymagających projektów transportu przemysłowego. Naczepy o dużej wytrzymałości są niezbędnym narzędziem umożliwiającym budowę infrastruktury na dużą skalę, realizację projektów naftowych i gazowych, instalacje wytwarzania energii, operacje stoczniowe, wymianę mostów i relokację sprzętu górniczego w każdej większej gospodarce przemysłowej.

Trzy podstawowe kategorie przyczep stosowanych w transporcie ciężkim to: konwencjonalne przyczepy ciągnione (ciągnięte przez silnik główny w stałych punktach sprzęgu), przyczepy z hydrauliczną platformą (z indywidualnie sterowanymi osiami z zawieszeniem hydraulicznym, które wyrównują ładunek niezależnie od nawierzchni drogi) oraz samobieżne przyczepy modułowe (SPMT), które integrują własny napęd i układ kierowniczy w modułową platformę, która może działać niezależnie od zewnętrznego ciągnika. Każdy typ obsługuje inną charakterystykę obciążenia, warunki dostępu do miejsca budowy i wymagania operacyjne, a nieprawidłowy wybór między nimi skutkuje albo niebezpiecznym transportem, albo znacznym nadmiernym wydatkiem na pojemność, która nie jest potrzebna do wykonania zadania.

Dla nabywców, kierowników projektów i inżynierów logistyki na Bliskim Wschodzie i na całym świecie zrozumienie specyficznych parametrów użytkowych naczep z hydrauliczną linią osi, takich jak serie KTG-3, KTG-4, KTG-5 i KTG-6, jest niezbędne do prawidłowej specyfikacji sprzętu w kontraktach na transport ciężki, gdzie masa ładunku, naciski na oś i klasyfikacja dróg określają zarówno prawne, jak i praktyczne ograniczenia tego, co można przewozić w infrastrukturze publicznej i prywatnej.

Jakie są trzy typy przyczep: Ramy klasyfikacji transportu ciężkiego

Zrozumienie, jakie są trzy typy przyczep w kontekście transportu ciężkiego i specjalistycznego, zapewnia niezbędne ramy przy doborze sprzętu. Kategoryzacja branżowa wyróżnia przyczepy przede wszystkim na podstawie ich konstrukcji konstrukcyjnej, układu zawieszenia oraz tego, czy wymagają zewnętrznego napędu głównego do napędu.

Typ 1: Konwencjonalne przyczepy do transportu ciężkiego

Konwencjonalne konstrukcje przyczep o dużej ładowności obejmują przyczepy niskopodwoziowe, przyczepy z ramą schodkową i przyczepy wysuwane, które są holowane z przodu przez ciężki ciągnik siodłowy. Są to najczęściej używane platformy do transportu ciężkiego na świecie ze względu na ich niższy koszt w porównaniu z alternatywami hydraulicznymi i samobieżnymi, kompatybilność ze standardowymi ciągnikami siodłowymi oraz dostępność z dużej globalnej bazy produkcyjnej.

Konwencjonalne przyczepy niskopodwoziowe są dostępne w konfiguracjach osi od 2 do 10 linii osiowych i ładowności od 50 ton do ponad 200 ton, w zależności od liczby osi, rozstawu osi i konstrukcji belek konstrukcyjnych. Maksymalny dopuszczalny nacisk na oś w większości krajów waha się od 8 do 13 ton na oś w przypadku standardowych przyczep, co oznacza, że ​​4-osiowa przyczepa niskopodwoziowa z obciążeniem pokładu 4 ton na oś rozkłada ciężar na 8 punktów osi i może osiągnąć całkowitą ładowność od około 32 do 52 ton, w zależności od przepisów krajowych. W przypadku większych ładunków dodawane są dodatkowe linie osi, aby zwiększyć liczbę punktów styku osi i zmniejszyć obciążenie na oś do prawnie dopuszczalnych poziomów.

Typ 2: Przyczepy z platformą hydrauliczną i osiami sterowanymi indywidualnie

W przyczepach z platformą hydrauliczną, zwanych także przyczepami z hydrauliczną osią lub platformami typu SPMT, wyposażonymi w układ kierowniczy, ale nie w napęd, zastosowano indywidualnie uruchamiane hydraulicznie cylindry zawieszenia w każdym położeniu osi. Zawieszenie hydrauliczne spełnia jednocześnie dwie krytyczne funkcje: aktywnie poziomuje platformę ładunkową niezależnie od nierówności nawierzchni drogi oraz umożliwia operatorowi obniżenie całego pokładu, aby ułatwić załadunek i rozładunek bez użycia zewnętrznego sprzętu podnoszącego.

Przyczepy z hydrauliczną linią osiową serii KTG (KTG-3, KTG-4, KTG-5, KTG-6) reprezentują specjalnie zaprojektowaną linię produktów w tej kategorii, oferującą od 3 do 6 linii osi w ustandaryzowanym formacie modułowym, który umożliwia łączenie wielu jednostek obok siebie lub w tandemie w celu uzyskania określonych wymiarów platformy i liczby osi wymaganych dla przewożonego ładunku. Ta modułowość stanowi zdecydowaną przewagę komercyjną naczep z platformą hydrauliczną w porównaniu z konwencjonalnymi naczepami niskopodwoziowymi o stałej konfiguracji w przypadku ciężkich kontraktów związanych z transportem przemysłowym, gdzie ładunki znacznie różnią się pomiędzy ruchami.

Typ 3: Samobieżny transporter modułowy (SPMT)

Samojezdny transporter modułowy to najbardziej zaawansowana technologicznie i elastyczna operacyjnie kategoria w transporcie ciężkim. Samobieżny modułowy transporter SPMT łączy w sobie pokład hydrauliczny, indywidualną oś skrętną i pokładowy zespół napędowy (diesel lub elektryczny) w modułową platformę, która może poruszać się w dowolnym kierunku, obracać się w miejscu i pokonywać teren niedostępny dla kombinacji ciągnika z przyczepą. Oznaczenie samobieżnej przyczepy modułowej podkreśla zdolność przyczepy do działania bez zewnętrznego napędu głównego, co ma kluczowe znaczenie w zastosowaniach takich jak przenoszenie suchego doku w stoczni, postoje w zakładach przemysłowych i instalacje mostowe, gdzie dostęp do drogi dla ciągnika jest niemożliwy.

Nowoczesny samobieżny modułowy transporter SPMT może przenosić ładunki od 100 do ponad 100 000 ton, gdy wiele modułów jest zsynchronizowanych elektronicznie i ładowanych w konfiguracji siatki, co czyni SPMT jedynym realnym rozwiązaniem transportowym dla kompletnych modułów platform w konstrukcjach morskich złóż ropy i gazu, dużych statkach reaktorów rafineryjnych i instalacjach dźwigarów mostowych w środowiskach miejskich, gdzie cała otaczająca infrastruktura pozostaje w użyciu podczas operacji podnoszenia i transportu.

Samobieżny transporter modułowy: jak działa technologia SPMT

Samobieżny transporter modułowy łączy w jednej zintegrowanej jednostce cztery systemy inżynieryjne: ramę konstrukcyjną pokładu, hydrauliczny układ zawieszenia i układu kierowniczego, układ zasilania i napędu oraz elektroniczny układ sterowania i synchronizacji. Aby SPMT mógł bezpiecznie działać pod ekstremalnymi obciążeniami, do przenoszenia których jest przeznaczony, każdy system musi działać prawidłowo i w koordynacji ze wszystkimi innymi systemami.

Pokład konstrukcyjny i architektura modułowa

Samobieżny modułowy pokład transportowy spmt jest zbudowany ze stali o wysokiej wytrzymałości w konstrukcji kratowej, która rozkłada obciążenie na wszystkie pozycje osi jednocześnie. Modułowa konstrukcja umożliwia łączenie obok siebie poszczególnych jednostek SPMT o standardowej szerokości (zwykle 2,43 m na moduł) w celu tworzenia platform o szerokości 2,43 m, 4,86 ​​m, 7,29 m lub większej oraz łączenie końcami w celu tworzenia platform o dowolnej praktycznej długości. Pojedynczy moduł SPMT zazwyczaj zapewnia od 4 do 8 linii osi w kierunku jazdy, a moduły są łączone w celu dopasowania powierzchni i masy konkretnego ładunku.

Stal konstrukcyjna stosowana w konstrukcji modułowych przyczep samobieżnych to zazwyczaj stal o wysokiej plastyczności o minimalnej granicy plastyczności wynoszącej 690 MPa (100 000 psi), zapewniająca stosunek wytrzymałości do masy niezbędny do przeniesienia maksymalnych obciążeń przy jednoczesnym utrzymaniu możliwie najniższej wysokości pokładu, aby zminimalizować łączną wysokość pokładu i ładunku w przypadku ograniczeń mostu i prześwitu nad głową.

Hydrauliczne zawieszenie i układ kierowniczy

Każde położenie osi w samobieżnym transporterze modułowym SPMT jest wyposażone w niezależnie sterowany siłownik hydrauliczny, który zawiesza pokład nad osią. Układ hydrauliczny łączy wszystkie cylindry we wspólny kolektor z indywidualnymi zaworami sterującymi, umożliwiając:

• Aktywne poziomowanie pokładu: Gdy SPMT pokonuje nierówny teren, poszczególne siłowniki wysuwają się lub cofają, aby utrzymać pokład w poziomej orientacji, chroniąc wrażliwy ładunek przed przechyleniem, przesuwaniem i obciążeniem konstrukcyjnym spowodowanym nierównym podparciem. Tolerancja poziomu wynosi zazwyczaj plus minus 0,5 do 1,0 stopnia od poziomu.
• Regulacja wysokości: Agregat można obniżyć do poziomu podłoża w celu przeniesienia ładunku i podnieść do wysokości jazdy podczas transportu. Zakres przesuwu w pionie wynosi zazwyczaj od 300 do 600 mm w zależności od modelu SPMT.
• Sterowanie osią 360 stopni: Każdą osią można sterować niezależnie, dzięki czemu SPMT może poruszać się w dowolnym kierunku, wykonywać skręty na minimalnym promieniu i wykonywać sterowanie krabem (jazda na boki) bez obracania pokładu. Dzięki tej możliwości SPMT jest wyjątkowo odpowiedni do stosowania w zamkniętych obiektach przemysłowych.

Układ zasilania i napędu

Jednostka napędowa samobieżnego modułowego transportera SPMT to zazwyczaj silnik wysokoprężny (lub w nowszych modelach z napędem elektrycznym, akumulator lub ogniwo paliwowe), który napędza pompy hydrauliczne zasilające zarówno cylindry zawieszenia, jak i silniki napędu kół. Silniki napędowe w każdym położeniu kół osi zapewniają napęd i hamowanie, a elektroniczny układ sterowania zarządza rozdziałem momentu obrotowego na wszystkie napędzane koła, aby zapobiec poślizgowi kół pod ekstremalnymi obciążeniami.

Nowoczesne samobieżne modułowe transportery SPMT osiągają prędkość jazdy od 1 do 8 km/h w zależności od masy ładunku, terenu i geometrii trasy, co w wartościach bezwzględnych może wydawać się wolne, ale jest właściwe, biorąc pod uwagę skalę i wartość przewożonych ładunków. Moduł platformy morskiej o masie 5000 ton poruszający się z prędkością 3 km/h przenosi energię kinetyczną równoważną w pełni załadowanemu pociągowi towarowemu przy prędkości liniowej, a kontrolowane niskie prędkości transportu SPMT są parametrem projektowym o krytycznym znaczeniu dla bezpieczeństwa, a nie ograniczeniem wydajności.

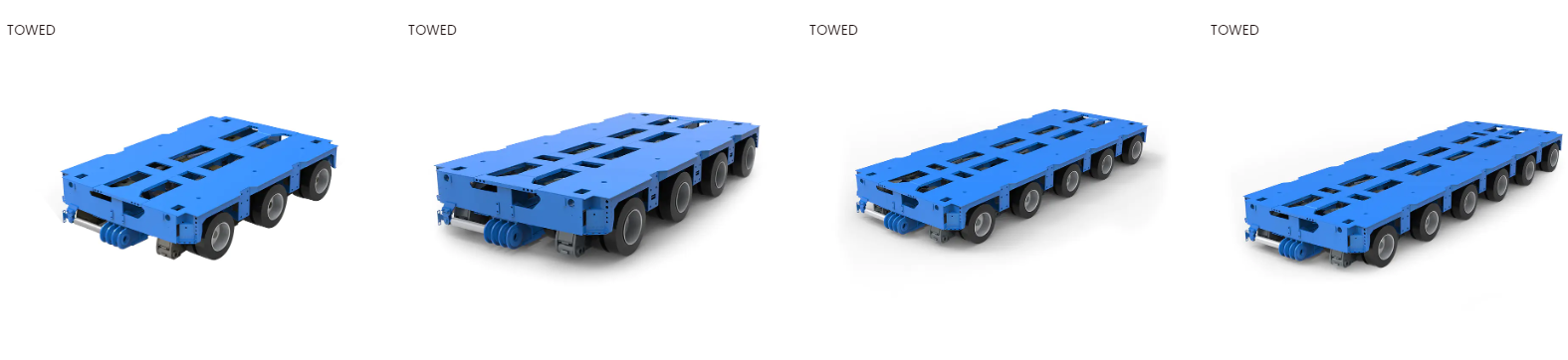

Przyczepy z osią hydrauliczną KTG: kompletny przewodnik po specyfikacji

Przyczepy z hydrauliczną osią serii KTG reprezentują rodzinę produktów zaprojektowaną dla sektora ciężkiego transportu przemysłowego, z czterema standardowymi konfiguracjami odpowiadającymi 3, 4, 5 i 6 liniom osiowym na jednostkę przyczepy. Każda konfiguracja KTG oferuje inną ładowność, długość pokładu i profil rozkładu nacisku na osie, dzięki czemu seria ta ma zastosowanie w szerokiej gamie scenariuszy transportu ciężkiego, od dużych transformatorów i zbiorników ciśnieniowych po moduły wyposażenia offshore i maszyny portowe.

Przyczepa liniowa KTG-3 z osiami hydraulicznymi z 3 osiami: dane techniczne i zastosowania

The Przyczepa liniowa KTG-3 z osiami hydraulicznymi, 3-osiowa to najbardziej kompaktowa konfiguracja w serii KTG, zapewniająca platformę odpowiednią dla ładunków mieszczących się w obszarze 3 osi i wymagających zawieszenia hydraulicznego w celu ochrony ładunku lub możliwości poziomowania pokładu, czego nie zapewniają konwencjonalne przyczepy.

• Konfiguracja osi: 3 rzędy osi hydraulicznych, po 2 lub 4 koła na linię osi, w zależności od konfiguracji, zapewniających łącznie od 6 do 12 punktów styku kół.
• Ładowność: Zwykle całkowita ładowność platformy wynosi od 60 do 90 ton, w zależności od specyfikacji opon i stanu nawierzchni.
• Wymiary pokładu: Standardowa szerokość pomostu od 2,43 do 3,0 m, długość pomostu dostosowana do długości modułu 3-osiowego.
• Skok zawieszenia hydraulicznego: Zakres regulacji w pionie od 300 do 500 mm w celu optymalizacji wysokości załadunku i transportu.
• Najlepsze aplikacje: Transformatory, małe zbiorniki ciśnieniowe, maszyny przemysłowe, agregaty prądotwórcze i transport sprzętu wojskowego gdzie ładunki mieszczą się w zakresie nośności 3-osiowej.

Przyczepa liniowa z osiami hydraulicznymi KTG-4 z 4 osiami: dane techniczne i zastosowania

The Przyczepa liniowa KTG-4 z osiami hydraulicznymi, 4-osiowa dodaje do platformy KTG-3 jedną linię osiową, proporcjonalnie zwiększając ładowność i rozkładając obciążenie na dłuższą strefę styku, co zmniejsza obciążenie punktowe na wrażliwych nawierzchniach drogowych i konstrukcjach mostowych.

• Konfiguracja osi: 4 linie osi hydraulicznych, zapewniających łącznie od 8 do 16 punktów styku kół.
• Ładowność: Zwykle całkowita ładowność platformy wynosi od 80 do 120 ton w przypadku standardowych konfiguracji transportu drogowego.
• Nacisk na oś na linię: Około 20 do 30 ton na linię osiową, w zależności od całkowitego ładunku, w granicach dopuszczalnych dla zezwoleń na transport ciężkich ładunków w większości jurysdykcji na Bliskim Wschodzie.
• Najlepsze aplikacje: Transformatory średniej mocy (zakres od 50 do 100 ton), statki petrochemiczne, sprzęt budowlany (duże koparki, dźwigi bez wysięgnika) i maszyny do obsługi portów.
• Możliwość sprzęgania: KTG-4 można łączyć z dodatkowymi modułami KTG w tandemie lub obok siebie, tworząc większe platformy dla ładunków przekraczających udźwig pojedynczej jednostki.

Przyczepa liniowa z osiami hydraulicznymi KTG-5 z 5 osiami: dane techniczne i zastosowania

The Przyczepa liniowa KTG-5 z osiami hydraulicznymi, 5-osiowa zapewnia wydajność średniej klasy w serii KTG, oferując znaczny wzrost ładowności w porównaniu z konfiguracją 4-osiową, przy jednoczesnym zachowaniu ograniczeń operacyjnych związanych z większością badań tras transportu ciężkiego dla projektów infrastrukturalnych i energetycznych na Bliskim Wschodzie i na całym świecie.

• Konfiguracja osi: 5 linii osi hydraulicznych zapewniających od 10 do 20 punktów styku kół.
• Ładowność: Zwykle całkowita ładowność platformy wynosi od 100 do 160 ton.
• Całkowita masa pojazdu: W przypadku głównego napędu i przyczepy całkowita masa całkowita zestawu pojazdów (DMC) osiąga 180–250 ton, co w większości jurysdykcji wymaga specjalnych zezwoleń na transport i często wzmocnienia tras lub eskorty.
• Precyzja poziomowania agregatu: Sterowanie hydrauliczne utrzymuje poziom pokładu w granicach plus minus 0,5 stopnia we wszystkich 5 pozycjach osi, chroniąc wrażliwy ładunek, taki jak transformatory i precyzyjny sprzęt przemysłowy, przed uszkodzeniami konstrukcyjnymi lub elektrycznymi spowodowanymi przechyleniem.
• Najlepsze aplikacje: Duże transformatory mocy (zakres od 100 do 150 ton), ciężkie reaktory, dźwigary mostów, komponenty modułów offshore i relokacja sprzętu górniczego.

Przyczepa liniowa z osiami hydraulicznymi KTG-6 z 6 osiami: dane techniczne i zastosowania

The Przyczepa liniowa KTG-6 z osiami hydraulicznymi, 6-osiowa to najcięższa konfiguracja jednoelementowa w serii KTG, zapewniająca maksymalną liczbę osi i ładowność w module o standardowym formacie. Konfiguracja 6-osiowa jest odpowiednia dla najcięższych ładunków z pojedynczym podnośnikiem w zakresie od 150 do 200 ton, które muszą być transportowane infrastrukturą drogową bez konieczności posiadania pełnych możliwości samojezdnego modułowego transportera SPMT.

• Konfiguracja osi: 6 linii osi hydraulicznych zapewniających od 12 do 24 punktów styku kół w zależności od konfiguracji opon bliźniaczych lub super pojedynczych.
• Ładowność: Zwykle całkowita ładowność platformy wynosi od 150 do 250 ton w konfiguracji standardowej.
• Zarządzanie obciążeniem osi: Konfiguracja 6-osiowa umożliwia układowi hydraulicznemu wyrównanie obciążenia na wszystkich osiach, kompensując asymetryczne obciążenie ładunku, które w przeciwnym razie spowodowałoby przeciążenie poszczególnych osi w konwencjonalnych przyczepach ze stałym zawieszeniem.
• Sprzęgło wieloczłonowe: Wiele jednostek KTG-6 można łączyć w tandemie, tworząc wydłużone platformy dla bardzo długich ładunków, takich jak dźwigary mostów, wieże turbin wiatrowych i odcinki rurociągów o długości przekraczającej 50 metrów.
• Najlepsze aplikacje: Bardzo duże transformatory i reaktory o masie powyżej 150 ton, moduły przemysłu ciężkiego, komponenty elektrowni naftowych i gazowych, logistyka offshore w środowiskach portowych oraz duże elementy infrastruktury cywilnej.

Tabela porównawcza serii KTG

Transporter ciężkich ładunków na Bliskim Wschodzie: wymagania rynkowe i warunki operacyjne

The Transporter ciężkich ładunków na Bliskim Wschodzie rynek ma unikalną charakterystykę wynikającą ze skali regionalnych programów rozwoju energetyki, petrochemii i infrastruktury. Arabia Saudyjska, Zjednoczone Emiraty Arabskie, Katar, Kuwejt, Oman i Bahrajn łącznie reprezentują jedną z najwyższych koncentracji popytu na transport ciężki na mieszkańca ze wszystkich regionów na świecie, napędzaną trwającą realizacją megaprojektów obejmujących rozbudowę rafinerii, rozwój instalacji LNG, modernizację wytwarzania energii i programy infrastruktury miejskiej o wyjątkowej skali.

Czynniki definiujące wymagania dotyczące transportu ciężkiego na Bliskim Wschodzie

• Ekstremalne temperatury otoczenia: Temperatury otoczenia w regionie Zatoki Perskiej regularnie przekraczają 45 stopni Celsjusza w miesiącach letnich, co znacząco wpływa na lepkość oleju hydraulicznego, nagrzewanie się opon i wymagania dotyczące chłodzenia silnika w transporcie ciężkim na Bliskim Wschodzie. Układy hydrauliczne do transportu ciężkich ładunków na Bliskim Wschodzie muszą być wyposażone w syntetyczne oleje hydrauliczne wysokotemperaturowe i ponadwymiarowe układy chłodzenia, które utrzymują lepkość roboczą w granicach specyfikacji w warunkach otoczenia od 45 do 50 stopni. Standardowe oleje hydrauliczne przystosowane do europejskich temperatur otoczenia rozrzedzą się poza ich efektywnym zakresem lepkości w szczytowych warunkach letnich w Zatoce Perskiej, powodując zmniejszenie ciśnienia hydraulicznego i potencjalnie katastrofalną utratę kontroli obciążenia.
• Ochrona przed wnikaniem piasku i pyłu: Cząsteczki piasku przenoszone przez wiatr na pustyni w Zatoce Perskiej są wyjątkowo drobne i ścierne, penetrując nieuszczelnione łożyska, połączenia hydrauliczne i układy elektryczne z szybkością, która nie zostałaby napotkana podczas operacji w klimacie umiarkowanym. Specyfikacje Middle East Heavy Duty Transporter muszą obejmować obudowy elektryczne o stopniu ochrony IP65 lub wyższej, uszczelnione połączenia hydrauliczne i uszczelnione, bezobsługowe łożyska we wszystkich punktach obrotu osi. Niezabezpieczone konwencjonalne łożyska wymagają częstych okresów wymiany, mierzonych w miesiącach, a nie latach w środowiskach Zatoki Perskiej o dużym zapyleniu.
• Różnice w jakości dróg: Trasy transportu ciężkiego na Bliskim Wschodzie obejmują wysokiej jakości wielopasmowe autostrady o doskonałej jakości nawierzchni, nieutwardzone przemysłowe drogi dojazdowe, twarde stojaki terminali portowych i pustynne odcinki torów łączące place budowy z najbliższą drogą publiczną. Zawieszenie hydrauliczne przyczep serii KTG i platform SPMT jest szczególnie cenne w tym środowisku pracy, ponieważ aktywnie kompensuje nierówności nawierzchni, które w konwencjonalnych przyczepach ze stałym zawieszeniem powodowałyby niebezpieczne obciążenia dynamiczne.
• Duże zapotrzebowanie na transport jednodźwigowy: Sektor naftowo-gazowy na Bliskim Wschodzie generuje stałe zapotrzebowanie na transport największych ładunków ciężkich na świecie: morskie konstrukcje płaszczowe, moduły FPSO, statki reaktorów rafineryjnych o masie przekraczającej 500 ton oraz sprzęt do wytwarzania energii, w tym duże turbiny gazowe i powiązane z nimi transformatory. To zapotrzebowanie kieruje wyborem wielkoformatowych konfiguracji KTG-6 i platform SPMT do projektów, w których poszczególne dźwigi przekraczają 200 ton.
• Logistyka od portu do miejsca budowy: Wiele ciężkich ładunków docierających na Bliski Wschód przechodzi przez główne porty, w tym Jebel Ali (ZEA), port King Abdul Aziz w Dammam (Arabia Saudyjska), port Sohar (Oman) i port Hamad (Katar). Łańcuch logistyczny transportu ciężkiego z rozładunku w porcie do miejsca realizacji projektu często obejmuje zarówno operacje SPMT w środowisku portowym (gdzie dostęp drogowy jest ograniczony), jak i konwencjonalny transport drogowy z naczepami platformowymi KTG na części drogowej podróży.

Naczepa na Bliskim Wschodzie: standardowy szkielet transportu komercyjnego

Rynek naczep na Bliskim Wschodzie obejmuje pełną gamę standardowych naczep do transportu towarowego, od standardowych naczep platformowych i firanek po specjalistyczne naczepy niskopodwoziowe i jednostki z kontrolowaną temperaturą, które stanowią podstawę regionalnej infrastruktury logistycznej. Segment naczep na Bliskim Wschodzie, choć nie jest klasyfikowany jako sprzęt do naczep o dużej ładowności, jest operacyjnie powiązany z transportem ciężkim, ponieważ standardowe naczepy często zajmują się wstępnym pozycjonowaniem komponentów, akcesoriów i sprzętu pomocniczego w przypadku dużych projektów transportu ciężkiego.

Zharmonizowane przepisy Rady Współpracy Państw Zatoki Perskiej (GCC) dotyczące pojazdów i transportu ustalają maksymalną dopuszczalną masę całkowitą zestawu pojazdów (GCVW) na 65 ton dla standardowych dozwolonych konfiguracji w większości państw członkowskich, przy czym dla każdej kombinacji przekraczającej ten limit wymagane są specjalne zezwolenia. Próg ten stanowi granicę handlową pomiędzy standardowymi operacjami naczepami na Bliskim Wschodzie a operacjami transportu ciężkiego wymagającymi specjalistycznego sprzętu KTG lub SPMT oraz odpowiednich analiz inżynieryjnych, badań tras i wniosków o pozwolenia.

Przyczepa hydrauliczna SPMT vs KTG: wybór odpowiedniego sprzętu do Twojego projektu

Decyzja pomiędzy samobieżnym modułowym transporterem SPMT a naczepą z hydrauliczną osią KTG do konkretnego zadania transportu ciężkiego obejmuje ocenę pięciu kluczowych czynników projektu: dostępny dostęp do dróg i ograniczenia trasy, masa i geometria ładunku, wymagania dotyczące wejścia na plac budowy i jego umiejscowienia, odległość transportu oraz całkowity budżet projektu, w tym koszty mobilizacji.

Kiedy wybrać samobieżny modułowy transporter SPMT?

• Ograniczony dostęp do terenu, na którym nie mogą manewrować zestawy ciągnik-przyczepa: Jednostki SPMT mogą sterować krabem, obracać ładunki w miejscu i pokonywać prześwity, których nie mogą pokonać konwencjonalne kombinacje przyczepy i pojazdu głównego. Załadunek suchego doku w stoczni, rozmieszczenie modułów na burtach przybrzeżnych i rozmieszczenie sprzętu w czynnych obiektach przemysłowych zazwyczaj wymagają obsługi SPMT.
• Ładunki powyżej 500 ton pojedynczym podnośnikiem: Podczas gdy przyczepy KTG połączone w duże konfiguracje teoretycznie mogą wytrzymać bardzo duże obciążenia całkowite, zarządzanie operacyjne bardzo dużymi, wieloczłonowymi zestawami KTG z jednym głównym silnikiem staje się praktycznie złożone powyżej około 500 ton. Powyżej tej masy platformy SPMT ze zintegrowanym napędem w każdej pozycji modułu zapewniają bardziej kontrolowane zarządzanie obciążeniem i bardziej precyzyjne możliwości pozycjonowania.
• Transfer pomiędzy konstrukcjami pływającymi i stałymi (załadunek/wyładunek): Zdolność samopoziomowania zawieszenia hydraulicznego SPMT w połączeniu z własnym napędem sprawia, że SPMT jest standardowym narzędziem do operacji załadunku i rozładunku pomiędzy statkami a konstrukcjami nabrzeża, gdzie zmiany pływów i ruch statku wymagają ciągłej regulacji wysokości pokładu podczas procesu przenoszenia.

Kiedy wybrać przyczepę z osią hydrauliczną KTG

• Transport drogowy na odległości powyżej 5 km: Samobieżne modułowe transportery SPMT poruszają się z prędkością od 1 do 8 km/h i nie nadają się do transportu drogowego na duże odległości. Przyczepy KTG z hydrauliczną linią osiową ciągnięte przez główny napęd mogą poruszać się z prędkością drogową odpowiednią do warunków pozwolenia, zazwyczaj od 15 do 40 km/h w przypadku przewozów ciężkich, co czyni je właściwym wyborem do transportu między portami, terminalami kolejowymi i miejscami realizacji projektów na znacznych odległościach drogowych.
• Ładunki od 60 do 250 ton wymagające transportu drogowego: Seria KTG-3 do KTG-6 obejmuje gamę pojedynczych jednostek o masie od 60 do 250 ton, z odpowiednim zawieszeniem hydraulicznym i możliwością rozbudowy modułowej, przy znacznie niższych kosztach mobilizacji sprzętu niż platformy SPMT do zastosowań w transporcie drogowym w tym zakresie wagowym.
• Projekty o dużej częstotliwości transportu i umiarkowanej masie pojedynczego ruchu: W przypadku powtarzalnego transportu sprzętu przemysłowego o masie od 80 do 150 ton na ruch (takiego jak regularne przestoje zakładu, relokacja sprzętu górniczego lub okresowa wymiana transformatora mocy) naczepa KTG-4 lub KTG-5 stanowi najbardziej opłacalne rozwiązanie, ponieważ jej niższy dzienny koszt operacyjny w porównaniu z wynajmem SPMT amortyzuje się korzystniej w przypadku wielokrotnych przeprowadzek.

SPMT vs KTG: Porównanie kryteriów decyzji

Badanie tras, pozwolenia i inżynieria konstrukcyjna dla transportu przyczep o dużej ładowności

Każdy ruch transportu ciężkiego obejmujący: Przyczepa o dużej wytrzymałości powyżej ustawowych limitów masy całkowitej pojazdu wymaga zorganizowanego procesu inżynieryjnego przed transportem, obejmującego badanie trasy, wnioski o pozwolenia, a w niektórych przypadkach tymczasowe wzmocnienie mostów, przepustów i nawierzchni dróg wzdłuż proponowanej trasy. Proces ten nie jest biurokratycznym obciążeniem, ale prawdziwym wymogiem zarządzania bezpieczeństwem i odpowiedzialnością: przeciążony most, który ulega awarii pod 200-tonowym ładunkiem, powoduje konsekwencje, których nie pokrywa w pełni żadna polisa ubezpieczeniowa transportu.

Wymagania dotyczące badania tras dla transportu KTG i SPMT

Badanie trasy dla transportu ciężkiego przy użyciu sprzętu KTG lub SPMT musi dokumentować i oceniać:

• Pojemność mostu: Każdy most na proponowanej trasie należy ocenić pod kątem zgodności z proponowaną kombinacją masy całkowitej pojazdu i konfiguracją nacisku osi. Wymagane są oryginalne rysunki projektowe, aktualne raporty z inspekcji stanu konstrukcji i historia obciążenia ruchem. W przypadku tras na Bliskim Wschodzie wiele mostów zaprojektowano pierwotnie zgodnie z europejskimi lub amerykańskimi normami obciążenia autostrad z lat 70. i 80. XX wieku, a ich rzeczywista pozostała nośność w przypadku określonych konfiguracji pojazdów do transportu ciężkiego wymaga niezależnej analizy inżynierii konstrukcyjnej.
• Prześwit nad głową: Należy zidentyfikować wszystkie przeszkody napowietrzne, w tym linie energetyczne, kable telekomunikacyjne, podbitki mostów i suwnice sygnalizacyjne, a ich prześwit zweryfikować w odniesieniu do wysokości transportowej ładunku i pokładu przyczepy. W przypadku transformatorów i zbiorników reaktorów o wysokości na pokładzie powyżej 5 metrów, napowietrzne linie elektryczne o napięciu 11 kV i 33 kV mogą wymagać tymczasowego odłączenia zasilania i fizycznego podniesienia przed rozpoczęciem ruchu transportowego.
• Szerokość drogi i promień skrętu: Ścieżka ruchu zestawu przyczep o dużej ładowności podczas zakrętów musi zostać obliczona i fizycznie zweryfikowana pod kątem dopasowania do dostępnej szerokości drogi, szczególnie na skrzyżowaniach, rondach i zakrętach dróg. Kombinacje przyczep KTG z hydraulicznym tylnym układem kierowniczym (powszechne w konfiguracjach KTG-5 i KTG-6) zmniejszają ścieżkę ruchu, kierując grupy tylnych osi w kierunku przeciwnym do głównego urządzenia napędowego podczas zakrętów.
• Stan nawierzchni i nośność: Miękkie lub uszkodzone nawierzchnie dróg mogą wymagać tymczasowych torów z blachy stalowej, ulepszenia podłoża lub zmiany trasy, aby uniknąć trwałego uszkodzenia nawierzchni i zapobiec utracie stabilności pojazdu na miękkim podłożu. Jest to szczególnie istotne w przypadku dróg dojazdowych do lokalizacji na Bliskim Wschodzie, przebiegających przez niedawno ukształtowany teren pustynny.

Często zadawane pytania

1. Co to jest przyczepa ciężka i czym różni się od standardowej przyczepy komercyjnej?

Przyczepa o dużej ładowności to platforma transportowa zaprojektowana specjalnie dla ładunków przekraczających ładowność standardowych komercyjnych przyczep towarowych, zwykle o ładowności powyżej 40 ton, ze specjalistycznymi układami konstrukcyjnymi, zawieszeniami i układami kierowniczymi zapewniającymi bezpieczny transport ładunków ponadgabarytowych, z nadwagą lub wrażliwych strukturalnie. Standardowe przyczepy komercyjne (płaskie, firankowe, chłodnie) są przeznaczone na większość rynków do przewozu ładunków o ładowności od 24 do 28 ton, wykorzystują konwencjonalne resory piórowe lub zawieszenie pneumatyczne i można je podłączyć do standardowych ciągników siodłowych. W przyczepach o dużej wytrzymałości zastosowano konstrukcje stalowe o większej wytrzymałości, zawieszenie hydrauliczne, konfiguracje wieloosiowe do rozłożenia ładunku i często wymagają specjalnych zezwoleń na każdy ruch transportowy przekraczający dopuszczalne limity masy.

2. Jakie są trzy typy przyczep używanych w transporcie ciężkim?

Trzy typy przyczep do transportu ciężkiego to: konwencjonalne przyczepy do transportu ciężkiego (niskopodwoziowe, ze stopniami i naczepy rozsuwane ciągnięte przez urządzenie poruszające w stałych punktach sprzęgu), hydrauliczne przyczepy platformowe (z indywidualnie sterowanymi osiami z zawieszeniem hydraulicznym, w tym serie KTG-3, KTG-4, KTG-5 i KTG-6) oraz samobieżne modułowe transportery (SPMT), które integrują własny napęd, układ kierowniczy i poziomowanie hydrauliczne bez konieczności stosowania zewnętrznego napędu głównego. Każdy typ uwzględnia różne kombinacje masy ładunku, odległości transportowej, ograniczeń dostępu do miejsca budowy i wymagań dotyczących precyzji pozycjonowania.

3. Jak działa samobieżny transporter modułowy?

Samobieżny modułowy transporter spmt działa poprzez integrację niezależnie sterowanych hydraulicznych siłowników zawieszenia w każdym położeniu osi (które wyrównują pokład i równomiernie przenoszą ładunek niezależnie od terenu), indywidualne hydrauliczne silniki napędu kół zapewniające napęd i hamowanie, sterowanie osią w zakresie 360 ​​stopni w każdej grupie osi, umożliwiające ruch w dowolnym kierunku, oraz elektroniczny system synchronizacji koordynujący wszystkie funkcje hydrauliczne i napędowe w wielu połączonych modułach. W rezultacie powstała platforma, która może przenosić wyjątkowo ciężkie ładunki z milimetrową precyzją pozycjonowania, jednocześnie chroniąc wrażliwy ładunek przed przechyleniem lub obciążeniem udarowym podczas całego ruchu transportowego.

4. Czym działalność przewoźnika ciężkiego na Bliskim Wschodzie różni się od transportu ciężkiego w Europie lub Ameryce Północnej?

Działalność Middle East Heavy Duty Transporter różni się od transportu ciężkiego w klimacie umiarkowanym przede wszystkim wymogami dotyczącymi ekstremalnych temperatur otoczenia (do 50 stopni Celsjusza, co wymaga wysokotemperaturowych olejów hydraulicznych i powiększonych układów chłodzenia), wymogami ochrony przed wnikaniem piasku i pyłu (IP65 lub wyższy dla wszystkich komponentów elektrycznych i hydraulicznych), wyjątkową skalą poszczególnych ciężarów ładunku wynikającą z rurociągu projektów w sektorze energetycznym Zatoki Perskiej oraz częstym łączeniem operacji SPMT w portach z transportem drogowym na przyczepach KTG w ramach jednego łańcucha logistycznego projektu. Sprzęt, który nie jest specjalnie skonfigurowany do warunków w Zatoce Perskiej, ulegnie przedwczesnym awariom w układach hydraulicznych, elektrycznych i mechanicznych, jeśli będzie eksploatowany w szczytowych warunkach letnich na Bliskim Wschodzie.

5. Jaka jest maksymalna ładowność przyczepy z osią hydrauliczną KTG-6?

Przyczepa liniowa KTG-6 z osiami hydraulicznymi z 6 osiami zapewnia typową maksymalną ładowność od 150 do 250 ton w standardowej konfiguracji jednoczłonowej, w zależności od specyfikacji opon, nośności nawierzchni oraz obowiązujących krajowych lub regionalnych przepisów dotyczących nacisku osi. Gdy wiele jednostek KTG-6 jest połączonych w tandemie, całkowita ładowność wzrasta proporcjonalnie do liczby połączonych jednostek. W przypadku ładunków przekraczających 500 ton konfiguracja samobieżnego modułowego transportera SPMT jest zwykle bardziej odpowiednia zarówno ze względu na pojemność, jak i ze względów operacyjnych, szczególnie tam, gdzie wymagane jest precyzyjne ustawienie w miejscu docelowym.

6. Czy do obsługi przyczepy z osią hydrauliczną KTG potrzebne jest specjalne zezwolenie?

Tak, praktycznie we wszystkich jurysdykcjach na całym świecie, każdy zestaw pojazdów przekraczający ustawową maksymalną masę całkowitą pojazdu (zwykle od 40 do 65 ton w zależności od kraju) wymaga specjalnego zezwolenia na transport przed poruszaniem się po drogach publicznych. W przypadku przyczep KTG w dowolnej konfiguracji osi powyżej KTG-3 przewożących znaczne ładunki na większości rynków wymagane będą zezwolenia. Proces wydawania zezwoleń zazwyczaj wymaga przedłożenia specyfikacji pojazdu, dokumentacji badania trasy, raportów z oceny mostu i proponowanego harmonogramu transportu, za zgodą odpowiednich władz odpowiedzialnych za autostrady i transport przed rozpoczęciem ruchu. W jurysdykcjach Bliskiego Wschodu zezwolenia wydawane są przez Ministerstwo Transportu w każdym odpowiednim kraju.

7. Czy do wszystkich zadań związanych z transportem ciężkim można zastosować przyczepę hydrauliczną KTG zamiast SPMT?

Nie, przyczepy z osią hydrauliczną KTG nie mogą zastąpić samobieżnych modułowych transporterów SPMT do wszystkich zastosowań w transporcie ciężkim. Podstawowymi ograniczeniami przyczep KTG w porównaniu do SPMT są wymagania dotyczące zewnętrznego głównego napędu napędu (co ogranicza dostęp w ciasnych miejscach), konwencjonalny obwód układu kierowniczego przyczepy (który zapobiega sterowaniu krabem i obrotowi w miejscu) oraz niższy maksymalny praktyczny ładunek w przypadku ruchów pojedynczym podnośnikiem powyżej około 500 ton. SPMT jest szczególnie wymagany do operacji załadunku i rozładunku w portach, umiejscowienia w zamkniętych obiektach przemysłowych i wszelkich zastosowań, w których platforma transportowa musi manewrować w kierunkach lub przez prześwity niemożliwe dla zestawu ciągnik-naczepa.

8. Jaka jest różnica pomiędzy samobieżnym transporterem modułowym a samobieżną przyczepą modułową?

Terminy samobieżny modułowy transporter i samobieżna przyczepa modułowa odnoszą się zasadniczo do tej samej klasy sprzętu: modułowej platformy hydraulicznej ze zintegrowanym napędem, która może działać bez zewnętrznego napędu głównego. Termin samobieżna przyczepa modułowa (SPMT) podkreśla modułowy charakter platformy i jej zgodność ze standardowymi konwencjami sprzęgu przyczepy i konfiguracji, podczas gdy samobieżny modułowy transporter podkreśla pełne możliwości transportowe platformy, w tym jej układy napędowe i sterujące. W zastosowaniach komercyjnych i technicznych te dwa terminy są w dużej mierze wymienne, a akronim SPMT jest konsekwentnie używany w odniesieniu do obu.

9. Jak KTG-5 wypada w porównaniu z KTG-6 w transporcie transformatorów na Bliskim Wschodzie?

W przypadku transportu transformatorów mocy na Bliskim Wschodzie wybór pomiędzy naczepą liniową z osiami hydraulicznymi KTG-5 o osiach 5-osiowych a przyczepą liniową z osiami hydraulicznymi KTG-6 o osiach 6-osiowych zależy od masy transformatora oraz dopuszczalnego nacisku na oś obowiązującego dla konkretnego szlaku transportowego. Transformatory w zakresie od 100 do 150 ton zazwyczaj mieszczą się w zakresie KTG-5, natomiast transformatory powyżej 150 ton wymagają wydajności KTG-6 lub konfiguracji sprzężonych tandemowo. W przypadku najpopularniejszych transformatorów sieciowych o dużej masie w projektach infrastruktury energetycznej na Bliskim Wschodzie, które wahają się od 100 do 250 ton, KTG-5 obsługuje lżejsze jednostki, a KTG-6 obsługuje najcięższe jednostki, tworząc obie istotne części kompletnej floty bliskowschodnich ciężkich pojazdów transportowych dla logistyki sektora energetycznego.

10. Jaka stal konstrukcyjna jest używana w przyczepach o dużej wytrzymałości i dlaczego ma to znaczenie?

W przyczepach do dużych obciążeń, w tym w platformach serii KTG i SPMT, wykorzystuje się stal konstrukcyjną o wysokiej wytrzymałości, której minimalna granica plastyczności zwykle mieści się w zakresie od 460 MPa do 690 MPa (w porównaniu z 235 MPa do 355 MPa w przypadku standardowej stali konstrukcyjnej w konwencjonalnych przyczepach). Ta stal o wysokiej wytrzymałości umożliwia konstrukcji przyczepy przenoszenie ekstremalnych obciążeń w ramach grubości pokładu i masy całkowitej, dzięki czemu masa własna przyczepy jest tak niska, jak jest to praktycznie osiągalne, maksymalizując ładowność netto, jaką przyczepa może unieść w ramach dowolnego limitu masy całkowitej pojazdu. W przypadku operacji na Bliskim Wschodzie specyfikacja stali musi również uwzględniać podwyższone temperatury użytkowania, podczas których standardowa stal konstrukcyjna może ulegać niewielkiemu zmniejszeniu granicy plastyczności w utrzymujących się temperaturach powyżej 100 stopni Celsjusza, co może wystąpić w środowiskach pustynnych o wysokich temperaturach, gdy stalowy pokład jest wystawiony na bezpośrednie promieniowanie słoneczne bez ładunku lub cienia nad nim.
